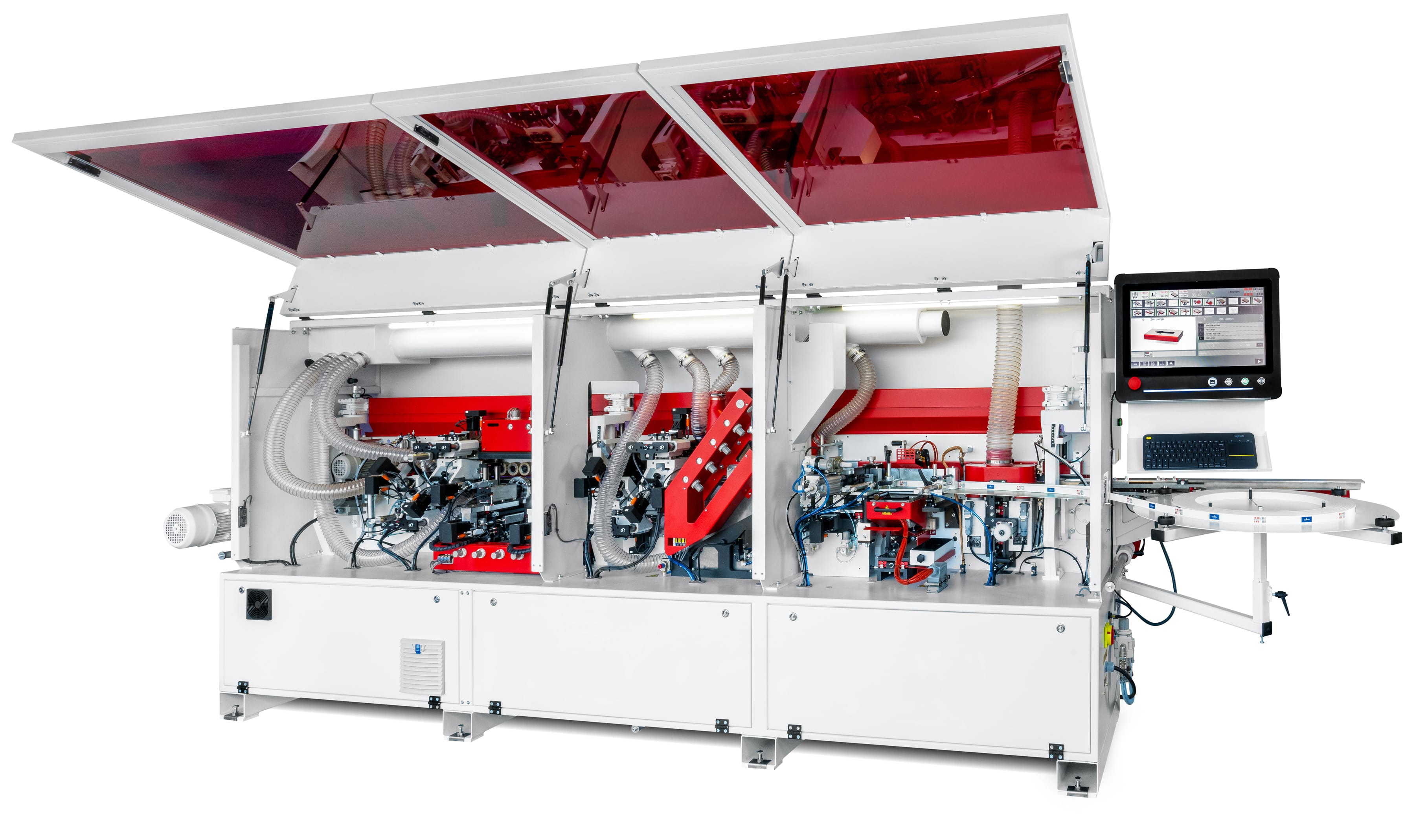

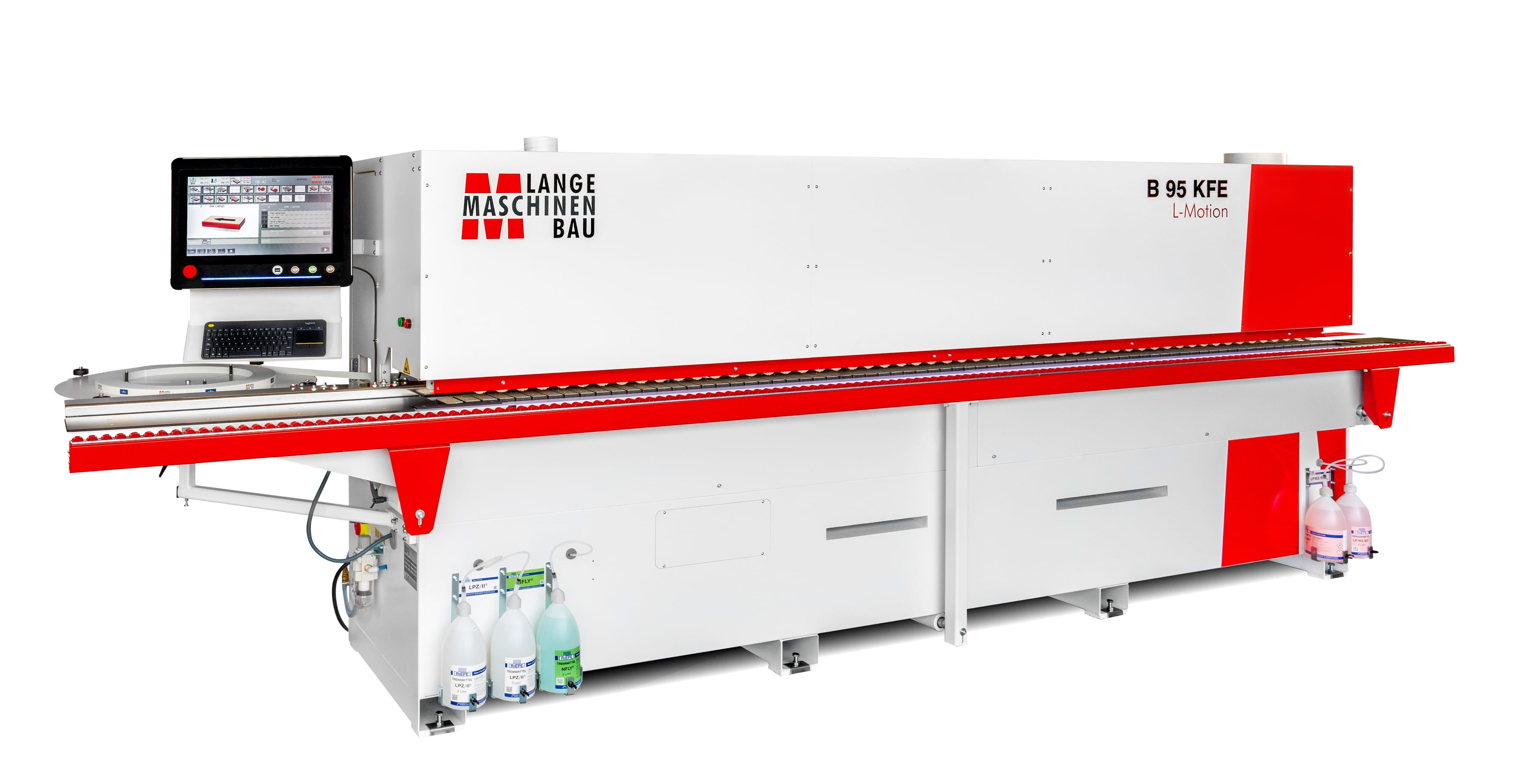

B95KFE L-Motion
Kantenanleimmaschine

Höchste Performance mit dem L-Motion-Paket und motorisch gesteuerten Aggregaten verteilt auf nur 4,89 m Gesamtlänge. Geschwindigkeit bis zu 14m/min, Produktivität, Flexibilität für präzise Wiederholungsgenauigkeit. Intuitive Bedienung über ein 10“ Farb-Touch Screen erlauben mit individuell konfigurierbaren Bearbeitungsprogrammen kürzeste Rüstzeiten und schnellste Materialwechsel. Ausgestattet mit einem Fügeaggregat mit 2 diamantbestückten Fügefräsern, teflonbeschichtetes Leimaggregat mit neuem Schnellwechselsystem, Vorkappaggregat, 2-motorige HF-Kappsägestation , HF-Multifunktionsfräsaggregat, 2-motorisches HF-Eckenkopieraggregat, Multiradiusziehklinge mit 3 Radien, motorisiertem Oberdruck mit Encoder und kugelgelagertem Doppelrollenoberdruck, sowie 18 L-Motion Schrittmotoren. 2 Freiplätze für Finish Aggregate wie z.B. Flächenziehklinge und eine Poliereinheit sowie 4 mögliche Sprüheinrichtungen sorgen für perfekte Arbeitsergebnisse. PUR Verarbeitung ist mit dem optional erhältlichem Leimbecken mit Auslauffunktion möglich.
  • Technische Daten
  • Maschinenlänge
    4890 mm
  • Werkstückdicke
    10 – 60 mm
  • Werkstückbreite
    min. ca. 75 mm
  • Werkstücklänge
    min. ca. 120 mm ( min. ca. 180 mm mit Eckenkopieren )
  • Kantendicke
    0,4 – 3,0 / 5,0 mm
  • Spanabnahme Fügeaggregat
    0 – 2,0 mm stufenlos
  • Kantenhöhe max.
    = Werkstückhöhe + 4 mm (2+2)
  • Elektroanschluss
    400V, 50 Hz, 3Ph + N
  • Gesamtanschluss
    13,0 kW
  • Vorschubgeschwindigkeit
    bis 14 m / min.
  • Pneumatikanschluss
    6 bar
  • Gewicht netto
    1600 kg

Vorteile Ihrer Kantenanleimmaschine

2-motorige HF-Kappsägestation, HF-Multifunktionsfräsaggregat, 2-motoriges Eckenkopieraggregat
L-Motion Steuerung mit 18-Achsen
Motorisierter Oberdruck mit Encoder

Grundausstattung und optionale Finishaggregate

Folienteller
Einlauflineal
Fügeaggregat
Direktleimangabe
Vorkappschere
Streifenmagazin
Andruckstation
Kappsäge
Fräsaggregat
Eckenkopieraggregat
Bedienpult
Radiusziehklingenaggregat
Flächenziehklingenaggregat
Schwabbelaggregat
Infrarotstrahler

Folienteller

Automatische Kantenzuführung für Rollenmaterial über drehbaren Rollenteller D=800 mm.

Einlauflineal

Langes Einlauflineal (650 mm) mit Auflage, motorisch verstellbar

Fügeaggregat

Zwei gegenläufig, einsatzgesteuert arbeitende Fügeaggregate mit diamantbestückten Spiralfügefräsern sorgen für ein sauberes und ausrißfreies Fügen der Werkstücke vor dem Anleimen der Kante.

Direktleimangabe

Teflonbeschichtetes, schnellwechselbares Leimbecken mit 1,5 kg Fassungsvermögen, auslaufsicher mit Leimvorrat von unten (überschüssiger Leim wird automatisch dem Leimbecken wieder zugeführt), fein dosierbarer Leimauftrag mittels Leimrolle, separate Leimwalzentemperatur einstellbar, elektronische Temperaturkontrolle mit automatischer Stand-by-Funktion ( verhindert, dass der Leim verbrennt, wenn die Maschine längere Zeit nicht benutzt wird aber dennoch eingeschaltet ist ). Optional: EVA / PUR Leimbecken mit Auslauf - / Reinigungsfunktion für schnellen Farbwechsel.

Vorkappschere

Vorkappschere für Rollenmaterial bis 3 mm Kantendicke.

Streifenmagazin

Automatisches Streifenmagazin (70mm Aufnahme-Kapazität) mit Stachelwalze für Holzleisten.

Andruckstation

Andruckzone bestehend aus einer angetriebenen Andruckrolle im Synchronlauf mit der Leimwalze und zwei kleineren, entgegengesetzt konisch gearbeiteten Anpressrollen mit pneumatischem Anpressdruck, sorgen für eine gute Fugenbildung des Kantenmaterials mit dem Werkstück, Programmgesteuerte Einstellung auf Kantenstärke mit L-Motion Motor

Kappsäge

Hochfrequenz-Kappsäge ausgestattet mit zwei HF-Motoren 0,55 kW, 12.000 U/min., 2 Sägeblätter und hochpräzisen Linearführungen sorgen für einen sauberen und präzisen Sägeschnitt, ausgestattet mit Absaughauben. Pneumatisch schwenkbar vom Bedienpult

Fräsaggregat

Hochfrequenz Kombi-Frässtation, 2 leistungsstarke 0,55 kW Hochfrequenz-Motoren mit Multifunktionswerkzeugen (Gerade + 3 unterschiedliche Radien), horizontale und vertikale Abtastung des Werkstückes, je 3 L-Motion Motoren zur Positionierung der horizontalen Tastschuhe, Positionierung der vertikalen Tastschuhe sowie Positionierung des Multifunktionswerkzeugs. 2 Späneabsaughauben, Höhenverstellung des oberen Aggregates mit dem Oberdruck.

Eckenkopieraggregat

Automatische Bearbeitung von Kopfkanten bis 3 mm Kantendicke. Ausgestattet mit 2 Hochfrequenzmotoren 0,27 kW, vom Bedienpult zuschaltbar. Wahlweise einseitiges (Vorder- oder Hinterkante) oder beidseitiges Eckenkopieren. Je 2 L-Motion Motoren zur Positionierung der horizontalen Tastschuhe sowie Positionierung des Werkzeugs.

Bedienpult

Drehbares Bedienpult mit 10“ Farbtouchscreen steuert die Leimtemperatur-Einstellungen, die automatische Temperaturreduktion bei Nichtbenutzung der Maschine, An + Ausschalten von Aggregaten und Fehlerdiagnostik, den motorischen Oberdruck, einen umfangreichen Programmspeicher sowie die vollautomatische Bedienung der Bearbeitungsaggregate mit L-Motion Motoren

Optional : 18,5 " PC-Farbtouchsreen mit neuer L-Motion Software

Radiusziehklingenaggregat

Durch leicht ziehenden Schnitt werden etwaige Radien-Fräserspuren entfernt und sorgen so für ein perfektes Finish, ausgestattet mit einem Multifunktionswerkzeug (3 unterschiedliche Radien) sowie motorischer Verstellung mit je 3 L-Motion Motoren

Flächenziehklingenaggregat

Befreit mit leicht ziehendem Schnitt die Werkstückfläche von etwaigen Kleberesten an der Leimfuge.

Schwabbelaggregat

2 Motore 0,09 kW, 1.500 U/min. sorgen für ein Super-Finish für ABS-und PVC-Kantenmaterial.

Infrarotstrahler

Der einsatzgesteuerte, hochwertige Infrarot-Heizstrahler erhitzt die Kantenfläche vor dem Leimaggregat und sorgt so für maximale Prozess-Sicherheit der Kantenhaftung, speziell bei kalten Werkstücken.
placeholder

Maschinenlayout

B95KFE LAYOUT B95KFE LAYOUT

    Konfigurieren Sie Ihre individuelle Kantenanleimmaschine

    Optionale Finishaggregate
    Flächenziehklingenaggregat
    Schwabbelaggregat
    Leimbecken
    EVA/PUR Leimbecken
    Zweites EVA/PUR Leimbecken mit Auslauffunktion
    Zweites Standard Leimbecken
    Reinigungsstation R100 ( Für Leimbecken)
    Zusatzausführungen
    DIA 45mm für Fügeaggregat
    DIA 55mm für Fügeaggregat
    DIA 65mm für Fügeaggregat
    Sonstiges
    Barcode Lesegerät
    Vorheizen der Werkstückplatte
    Riepe Antihaft- Sprüheinheit
    Riepe Antistatik
    Riepe Reinigungs- Sprüheinheit
    Pneumatisch-mechanische Einschubsperre
    Infrarot Heizstrahler
    Fahreinrichtung
